Vom Flugplatz Itzehoe in die Stratosphäre

[TUX55]

Moin zusammen,

der eine oder andere weiß es vielleicht: Ich bin nicht nur gerne auf dem Flugplatz Itzehoe anzutreffen, sondern treibe mich in meiner Freizeit auch im Äther herum – als Funkamateur. Und weil mir offenbar weder der Flugplatz noch die Kurzwelle alleine reichen, habe ich beschlossen, beides zu kombinieren und dabei gleich in die Stratosphäre zu gehen.

Konkret: Gemeinsam mit dem DARC-Ortsverband M05 Itzehoe (Deutscher Amateur Radio Club e.V.) plane ich für den Sommer 2026 den Start eines Stratosphärenballons (Projektname: IZUpInTheAir) von unserem Flugplatz. Ziel ist eine Höhe von rund 30 Kilometern – dort, wo der Himmel tiefschwarz ist, die Erdkrümmung sichtbar wird und die Luft so dünn ist, dass der Ballon irgendwann einfach platzt. Was klingt wie ein schlechter Tag wird dann zum Plan: Die Nutzlast gleitet an einem Fallschirm zurück zur Erde und wird per GPS geborgen.

Als Nutzlast werden wir eine Actioncam, GPS Technik, verschiedene Sensoren und Amateurfunktechnik haben, die u.a. minütlich Livebilder direkt vom Rand des Weltalls zu uns auf den Flugplatz überträgt. Das Ganze wird dann live verfolgt und ich werde euch an dem Tag vor Ort gerne Eckdaten und interessante Infos geben können.

Einen ganz genauen Startzeitpunkt kann ich aus verschiedenen Gründen noch nicht mitteilen - die Flugbahn muss für uns genauso passen, wie auch das Wetter und die Anforderungen der Luftfahrtbehörde. Daher werden wir eher kurzfristig einen Starttermin erhalten und dann auch kommunizieren. Der Korridor liegt derzeit so zwischen Mai und Juli.

Für die Umsetzung suchen wir noch Unterstützung. Die Gesamtkosten liegen bei circa 800 - 1.000 Euro. Wer besonders großzügig spendet, darf sein Logo direkt an der Nutzlast anbringen – und es erscheint dann auf jedem dieser Livebilder aus 30 km Höhe. Günstigere Werbeflächen gibt es eigentlich nicht, oder?

Mehr Infos legen wir derzeit hier ab: https://dk0iz.de

Spenden kann man direkt in einen PayPalPool

Wer eine Spendenbescheinigung benötigt, kontaktiert mich bitte direkt, da wir dann die Eingangszahlung über den Deutschen Amateur-Radio-Club (DARC) e.V. organisieren würden.

Ich freue mich über jede Unterstützung von euch und vor allem auf den Tag des Starts.

Gerne - so hier Interesse besteht - lass ich euch den genauen Starttermin hier wissen, sobald wir diesen konkret haben.

Viele Grüße
Thomas

[NF]

Wenn am Ende etwas fehlt bin ich gerne als spender dabei, bis dahin gutes Gelingen für die tolle Aktion!

[TUX55]

Das Projekt geht munter weiter ;-)

Der April stand ein wenig im Zeichen des Marketings, so habe ich mich dann u.a. auch mit einem Redakteur der SHZ getroffen. Daraus ist ein ziemlich guter Artikel im Online- und Printmedium der SHZ geworden.

Wir als Projektteam erwarten in den kommenden Tagen viel Elektrozeugs größtenteils aus China. Damit startet endlich der praktische Teil des Projektes und wir können die Nutzlast entsprechend ausrüsten.

Die geplante Nutzlast vereint ja mehrere Amateurfunk- und Messtechniken:


• WSPR – Schwachsignal-Funkbake zur Ausbreitungsforschung
• LoRa-APRS – GPS-Positionsverfolgung in Echtzeit
• SSTV – Live-Bildübertragung aus der Stratosphäre
• Action-Cam – für spektakuläre Aufnahmen der Erdkrümmung
• Sensoren – Temperatur, Luftdruck und Strahlungsmessung


Am Tag des Starts kann man mit der Technik am Boden live den Ballon verfolgen; also die Koordinaten auf einer Kartendarstellung begutachten und sieht eben auch die Höhe, Steiggeschwindigkeiten und beispielsweise auch die Temperatur oder den sinkenden Luftdruck.

Außerdem wird man - so alles funktioniert - aktuelle Standbilder aus dem Ballon heraus am Boden sehen können. Spannend alles!

Nun gut, ich wollte mal ein Update zu dem Projekt geben. Ach ja übrigens: der Startort wird der Flugplatz Itzehoe (Hungriger Wolf) bei Hohenlockstedt werden und zeitlich orientieren wir uns an derzeit Mitte August.

Wenn ihr Fragen habt - immer gerne her damit ;-)

Viele Grüße

[NF]

Moin TUXX,

was macht EUER Projekt...hat sich am Starttermin etwas verändert?

[TUX55]

Moin,

sorry - lese erst heute wieder hier rein.

Es hat sich tatsächlich viel getan - wir haben durch unsere Sponsoren das Geld komplett zusammen bekommen und sind rein inhaltlich startklar. Das war tatsächlich ein großer Kraftakt und die Werbung in der SHZ hat sicherlich auch sehr gut geholfen.

• WSPR – Schwachsignal-Funkbake zur Ausbreitungsforschung (nok)
• LoRa-APRS – GPS-Positionsverfolgung in Echtzeit (ok)
• SSTV – Live-Bildübertragung aus der Stratosphäre (ok)
• Action-Cam – für spektakuläre Aufnahmen der Erdkrümmung (ok)
• Sensoren – Temperatur, Luftdruck und Strahlungsmessung (ok)

Wir haben technisch gesehen, bis eben auf WSPR, alles lauffähig bekommen und der Wetterballon liegt hier auch schon bereit; nebst Fallschirm, Styroporbox und viel Kleinkram. Auch die Technik war kein echter Selbstgänger; wir haben viel mit Hardwareproblemchen kämpfen müssen und dann muss man jedes Mal die Software neu flashen, wenn es noch Einstellungen gibt, die man verändert wissen möchte. Da sind durchaus einige Nächte dafür drauf gegangen.

Eine offizielle Genehmigung durch den Flugplatzbetreiber habe ich auch und nun kommt das ABER.

Der zuständige Sachbearbeiter der Luftfahrtbehörde ist relativ lange nicht ansprechbar. Ich hatte die Genehmigungsanfrage sehr zeitig gestellt und zuvor auch mit dem Sachbearbeiter gesprochen. Dass das nun so kommt, war ziemlich wahrscheinlich auch nicht wirklich geplant. Nun muss ich mit dem Leiter der Behörde versuchen, einen geeigneten Mittelweg zu finden.

Nochmal was zur Technik:

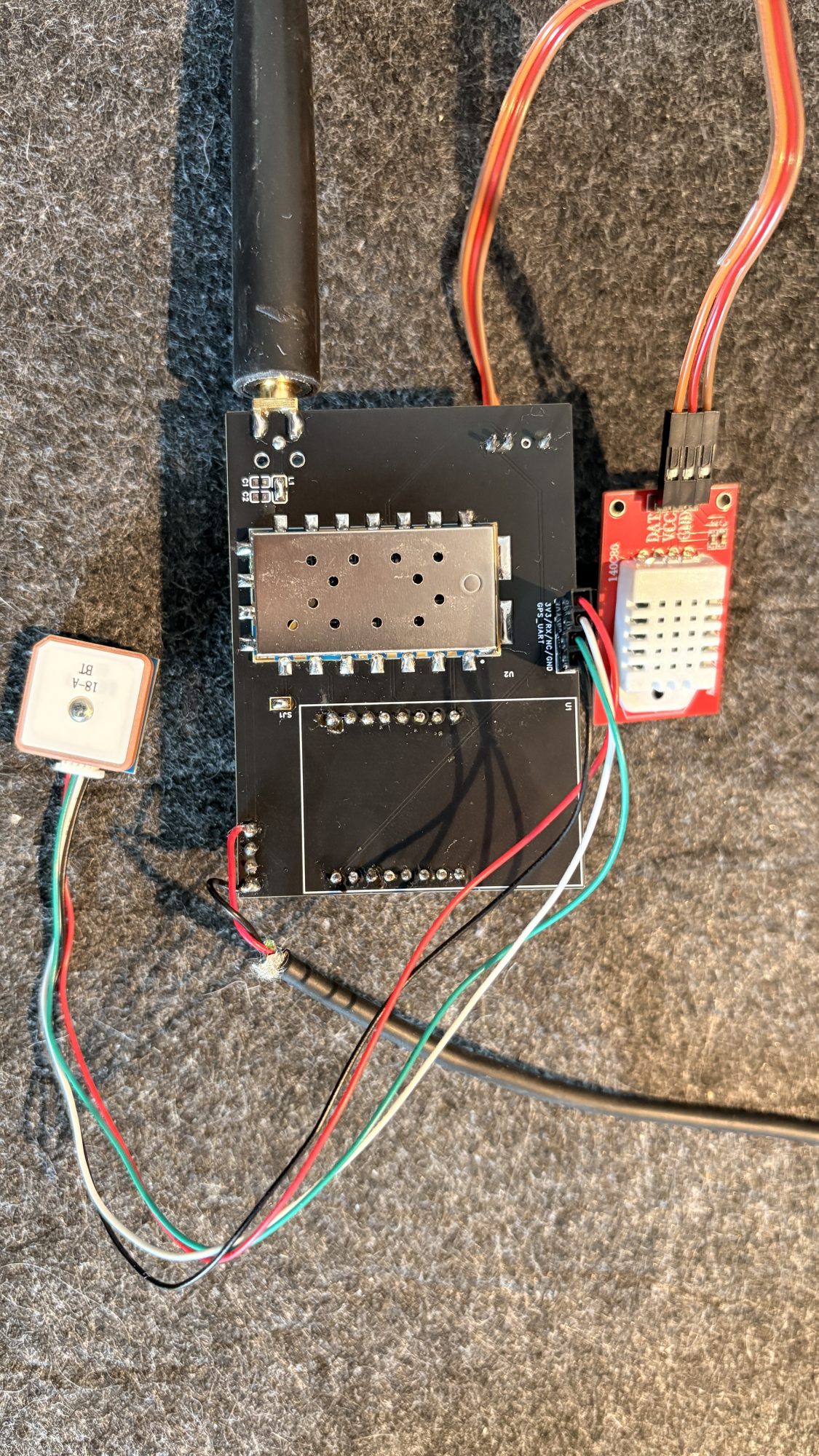

hier zu sehen ist die untere Seite der SSTV Platine. Diese Platine ist mit einem ESP32-CAM bestückt und als UKW Sender kommt ein SA818 zum Einsatz - das ist der kleine silberne Kasten oben ;-) Mit dem Ding machen wir drei verschiedene Dinge:

• alle paar Minuten senden wir über Telegrafie das Rufzeichen aus (Rufzeichen ist die weltweit eindeutige Kennung des Senders)
• danach senden wir ein APRS Signal aus; also GPS Daten mit Temperatur und Luftdruck (die rote Platine daneben)
• und dann kommt das eigentliche Bildsignal (wir machen also im Abstand von 4 Minuten ein Bild und senden dieses Bild über UKW aus.
• die gesamte Software läuft auf einem ESP32-Cam - hier nicht zu sehen
• der Kasten links ist verantwortlich für das GPS Signal; also für den Empfang

Viele Grüße
Thomas
